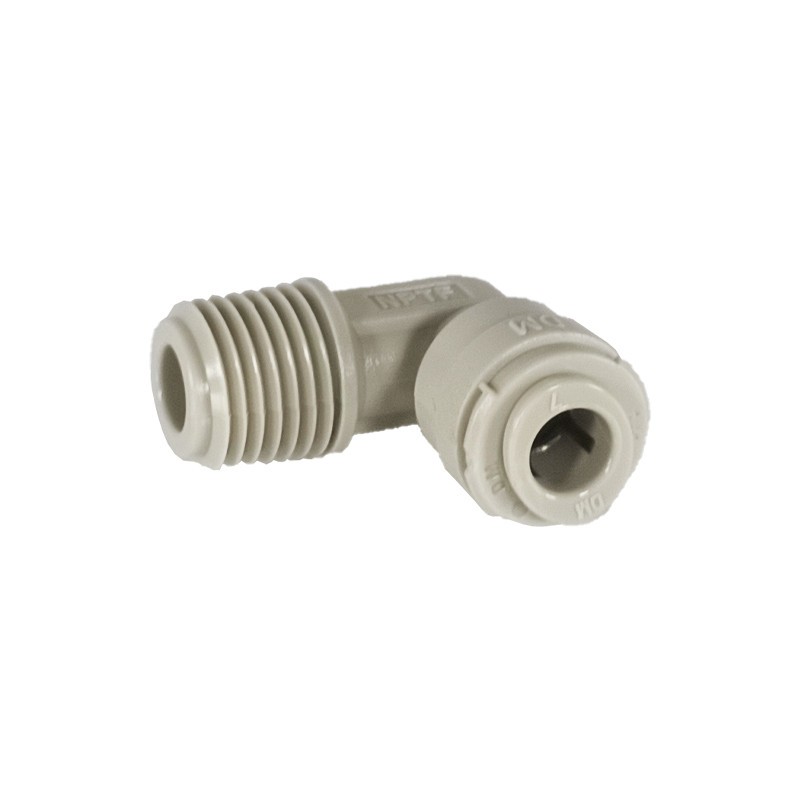

DMfit AME0404 – Raccord coudé mâle 1/4" tube x 1/4" NPTF filetage

Le DMfit AME0404 est un raccord coudé mâle conçu pour connecter un tube de 1/4 pouce (6,35 mm) de diamètre extérieur à un filetage mâle conique NPTF de 1/4 pouce, permettant une connexion à angle droit rapide et sécurisée sans nécessiter d'outils spécifiques.

Caractéristiques techniques :

Référence : AME0404

Type : Raccord coudé mâle

Connexion tube : 1/4 pouce (6,35 mm) push-fit

Filetage : 1/4 pouce NPTF (National Pipe Tapered Fuel)

Matériau : Copolymère d'acétal de qualité alimentaire

Joints toriques : NBR (Buna-N)

Pression maximale : 230 psi (15,8 bars)

Température de fonctionnement : de 1°C à 65°C

Compatibilité : Convient aux tubes en polyéthylène, polypropylène, PVC et cuivre

Avantages :

Installation rapide : Système push-fit permettant une connexion sans outil

Étanchéité fiable : Assure une connexion hermétique pour éviter les fuites

Durabilité : Résistant aux produits chimiques et à l'usure

Conformité alimentaire : Fabriqué à partir de matériaux approuvés par la FDA, adaptés aux applications alimentaires et d'eau potable

Applications :

Systèmes de filtration d'eau et osmose inverse

Distributeurs d'eau, fontaines, machines à café

Installations industrielles et alimentaires

Réseaux pneumatiques basse pression

Installation :

Préparation : Coupez le tube à la longueur souhaitée en veillant à une coupe droite et propre.

Connexion filetée : Appliquez un ruban d'étanchéité (comme du PTFE) sur le filetage mâle NPTF, puis vissez fermement le raccord sur le filetage femelle correspondant.

Insertion du tube : Insérez le tube dans le raccord push-fit jusqu'à la butée.

Vérification : Tirez légèrement sur le tube pour vous assurer qu'il est bien fixé.

Retrait : Pour déconnecter, poussez la bague de déverrouillage tout en tirant doucement sur le tube.

Le DMfit AME0404 est idéal pour les installations nécessitant une connexion coudée efficace entre un tube de 1/4 pouce et un filetage NPTF de 1/4 pouce, offrant une solution pratique et fiable pour diverses applications hydrauliques et pneumatiques.

Qu'est ce qu'un raccord NPTF ?

Un raccord NPTF est un raccord fileté conique conçu pour assurer une étanchéité mécanique. Il est utilisé principalement dans les systèmes hydrauliques et pneumatiques. Le diamètre diminue progressivement sur la longueur du filetage, permettant un serrage hermétique.
