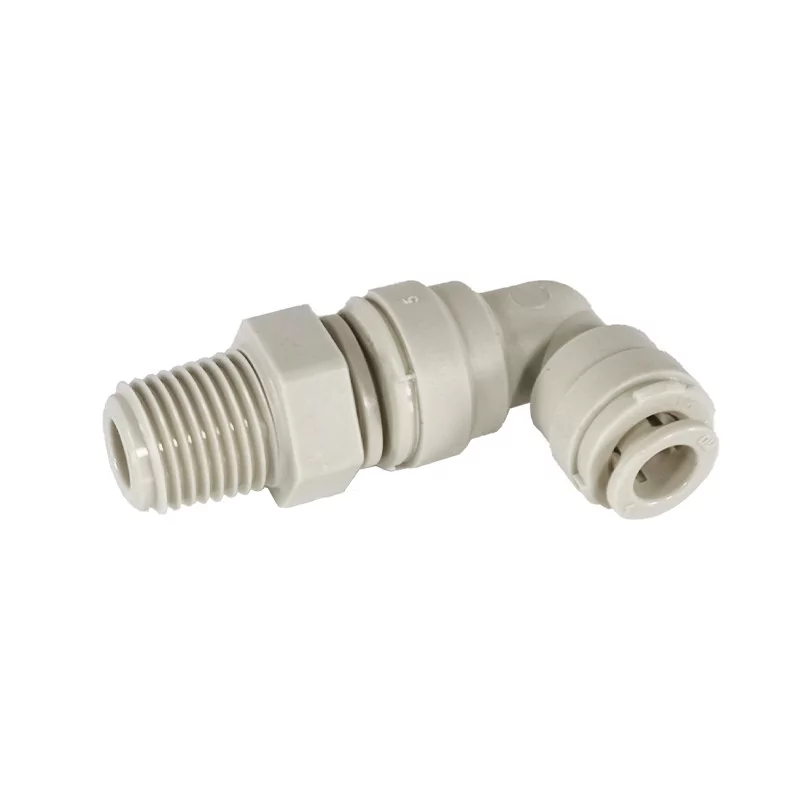

DMfit AMESBT0404 – Raccord coudé mâle orientable 1/4" tube x 1/4" BSPT filetage

Le DMfit AMESBT0404 est un raccord coudé mâle orientable conçu pour connecter un tube de 1/4 pouce (6,35 mm) de diamètre extérieur à un filetage mâle conique BSPT de 1/4 pouce, permettant une connexion à angle droit rapide et sécurisée sans nécessiter d'outils spécifiques.

Caractéristiques techniques :

Référence : AMESBT0404

Type : Raccord coudé mâle orientable

Connexion tube : 1/4 pouce (6,35 mm) push-fit

Filetage : 1/4 pouce BSPT (British Standard Pipe Taper)

Matériau : Acétal copolymère de qualité alimentaire

Joints toriques : NBR (Buna-N)

Pression maximale : 7 bars

Température de fonctionnement : jusqu'à 65°C

Compatibilité : Convient aux tubes en polyéthylène, polypropylène, PVC et cuivre

Avantages :

Installation rapide : Système push-fit permettant une connexion sans outil

Étanchéité fiable : Assure une connexion hermétique pour éviter les fuites

Durabilité : Résistant aux produits chimiques et à l'usure

Conformité alimentaire : Fabriqué à partir de matériaux approuvés par la FDA, adaptés aux applications alimentaires et d'eau potable

Applications :

Systèmes de filtration d'eau et osmose inverse

Distributeurs d'eau, fontaines, machines à café

Installations industrielles et alimentaires

Réseaux pneumatiques basse pression

Installation :

Préparation : Coupez le tube à la longueur souhaitée en veillant à une coupe droite et propre.

Connexion filetée : Appliquez un ruban d'étanchéité (comme du PTFE) sur le filetage mâle BSPT, puis vissez fermement le raccord sur le filetage femelle correspondant.

Insertion du tube : Insérez le tube dans le raccord push-fit jusqu'à la butée.

Vérification : Tirez légèrement sur le tube pour vous assurer qu'il est bien fixé.

Retrait : Pour déconnecter, poussez la bague de déverrouillage tout en tirant doucement sur le tube.

Le DMfit AMESBT0404 est idéal pour les installations nécessitant une connexion coudée efficace entre un tube de 1/4 pouce et un filetage BSPT de 1/4 pouce, offrant une solution pratique et fiable pour diverses applications hydrauliques et pneumatiques.

Caractéristiques d’un raccord BSPT (British Standard Pipe Tapered)

Un raccord BSPT est un raccord fileté conique selon la norme britannique BS 21 (ISO 7-1). Il est conçu pour assurer une connexion étanche en s’emboîtant dans un filetage femelle. Sa forme légérement conique facilite grandement laa connexion et l'étanchéïté.
