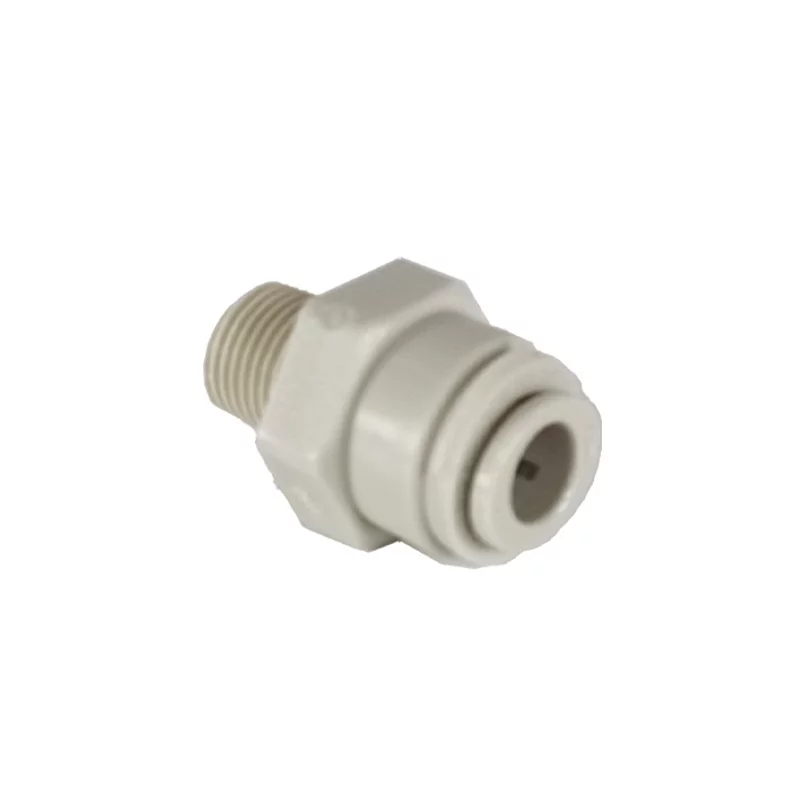

DMfit AMC0402 – Raccord droit mâle 1/4" tube x 1/8" NPTF filetage

Le DMfit AMC0402 est un raccord droit mâle conçu pour connecter un tube de 1/4" (6,35 mm) de diamètre extérieur à un filetage mâle conique NPTF de 1/8". Ce raccord facilite une connexion rapide et sécurisée entre des tubes et des composants filetés, sans nécessiter d'outils spécifiques.

Caractéristiques techniques :

Référence : AMC0402

Type : Raccord droit mâle

Connexion tube : 1/4" (6,35 mm) push-fit

Filetage : 1/8" NPTF (National Pipe Tapered Female)

Matériau : Acétal copolymère de qualité alimentaire

Joints toriques : NBR (Buna-N)

Pression maximale : 16 bars à 1°C, 10 bars à 65°C

Température de fonctionnement : de 1°C à 65°C

Compatibilité : Convient aux tubes en polyéthylène, polypropylène, PVC et cuivre

Avantages :

Installation rapide : Système push-fit permettant une connexion sans outil

Étanchéité fiable : Assure une connexion hermétique pour éviter les fuites

Durabilité : Résistant aux produits chimiques et à l'usure

Conformité alimentaire : Fabriqué à partir de matériaux approuvés par la FDA, adaptés aux applications alimentaires et d'eau potable

Applications :

Systèmes de filtration d'eau et osmose inverse

Distributeurs d'eau, fontaines, machines à café

Installations industrielles et alimentaires

Réseaux pneumatiques basse pression

Installation :

Préparation : Assurez-vous que le filetage mâle NPTF correspond à la taille et au type requis.

Connexion filetée : Vissez fermement le raccord mâle NPTF sur le filetage femelle correspondant en utilisant un ruban d'étanchéité (comme du PTFE) si nécessaire pour assurer une étanchéité optimale.

Insertion du tube : Coupez le tube à la longueur souhaitée en veillant à une coupe droite et propre. Insérez le tube dans le raccord push-fit jusqu'à la butée.

Vérification : Tirez légèrement sur le tube pour vous assurer qu'il est bien fixé.

Retrait : Pour déconnecter, poussez la bague de déverrouillage tout en tirant doucement sur le tube.

Le DMfit AMC0402 est idéal pour les installations nécessitant une transition efficace entre des composants filetés NPTF et des systèmes de tuyauterie en tube, offrant une solution pratique et fiable pour diverses applications hydrauliques et pneumatiques.

Que signifie NPTF ?

NPTF signifie National Pipe Taper Fuel, c'est une variante du filetage NPT (National Pipe Tapered).

Caractéristiques des raccords NPTF :

• Filetage conique, ce qui signifie que le diamètre diminue progressivement pour faciliter son raccordement
• Principalement utilisé pour des applications hydrauliques, pneumatiques et de carburant.
