DMfit AMCB0404 – Raccord droit mâle 1/4" tube x 1/4" BSP(P) filetage + Joint

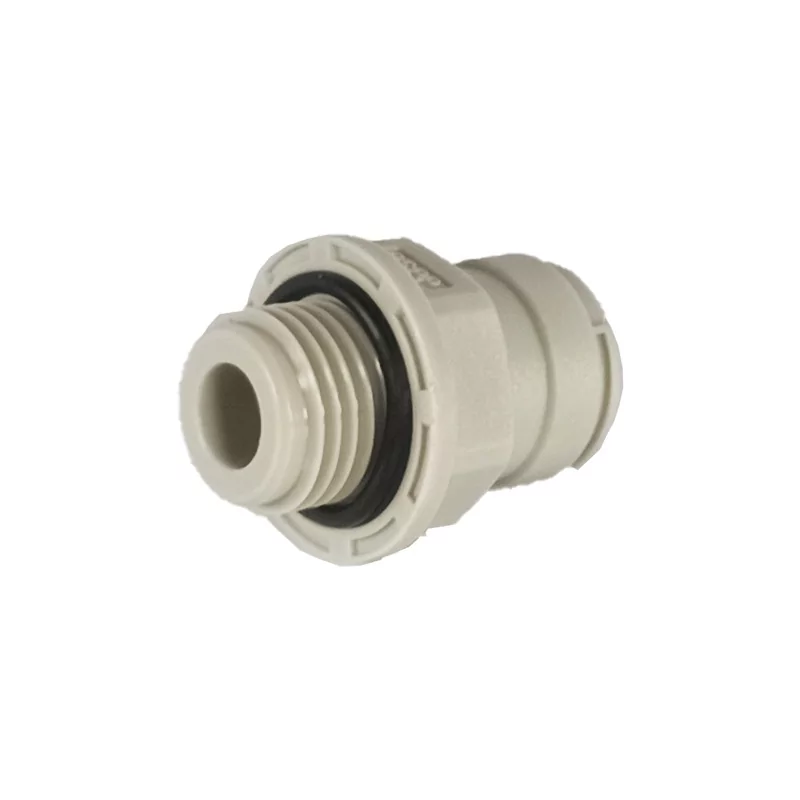

Le DMfit AMCB0404 est un raccord droit mâle conçu pour connecter un tube de 1/4" (6,35 mm) de diamètre extérieur à un filetage mâle de 1/4" BSP(P). Ce raccord facilite une connexion rapide et sécurisée entre des tubes et des composants filetés, sans nécessiter d'outils spécifiques.

Caractéristiques techniques :

Référence : AMCB0404

Type : Raccord droit mâle

Connexion tube : 1/4" (6,35 mm) push-fit

Filetage : 1/4" BSP(P) (British Standard Pipe Parallel)

Matériau : Acétal copolymère de qualité alimentaire

Joints toriques : NBR (Buna-N)

Pression maximale : 230 psi (15,8 bars)

Température de fonctionnement : de 1°C à 65°C

Compatibilité : Convient aux tubes en polyéthylène, polypropylène, PVC et cuivre

Avantages :

Installation rapide : Système push-fit permettant une connexion sans outil

Étanchéité fiable : Assure une connexion hermétique pour éviter les fuites

Durabilité : Résistant aux produits chimiques et à l'usure

Conformité alimentaire : Fabriqué à partir de matériaux approuvés par la FDA, adaptés aux applications alimentaires et d'eau potable

Applications :

Systèmes de filtration d'eau et osmose inverse

Distributeurs d'eau, fontaines, machines à café

Installations industrielles et alimentaires

Réseaux pneumatiques basse pression

Installation :

Préparation : Assurez-vous que le filetage mâle BSP(P) correspond à la taille et au type requis.

Connexion filetée : Vissez fermement le raccord mâle BSP(P) sur le filetage femelle correspondant en utilisant un ruban d'étanchéité (comme du PTFE) si nécessaire pour assurer une étanchéité optimale.

Insertion du tube : Coupez le tube à la longueur souhaitée en veillant à une coupe droite et propre. Insérez le tube dans le raccord push-fit jusqu'à la butée.

Vérification : Tirez légèrement sur le tube pour vous assurer qu'il est bien fixé.

Retrait : Pour déconnecter, poussez la bague de déverrouillage tout en tirant doucement sur le tube.

Le DMfit AMCB0404 est idéal pour les installations nécessitant une transition efficace entre des composants filetés BSP(P) et des systèmes de tuyauterie en tube, offrant une solution pratique et fiable pour diverses applications hydrauliques et pneumatiques.

Que veut dire BSP (P) ?

BSP signifie British Standard Pipe, qui est une norme de filetage utilisée pour les raccords de plomberie et d'air comprimé. Il existe deux principaux types de filetages BSP :

BSPP (British Standard Pipe Parallel) – également appelé G

• Filetage parallèle, c'est-à-dire que le diamètre reste constant sur toute la longueur du filetage.
• L'étanchéité est assurée par un joint torique ou une rondelle placée entre les surfaces d’appui.
• Exemple : 1/4" BSPP (G 1/4")
