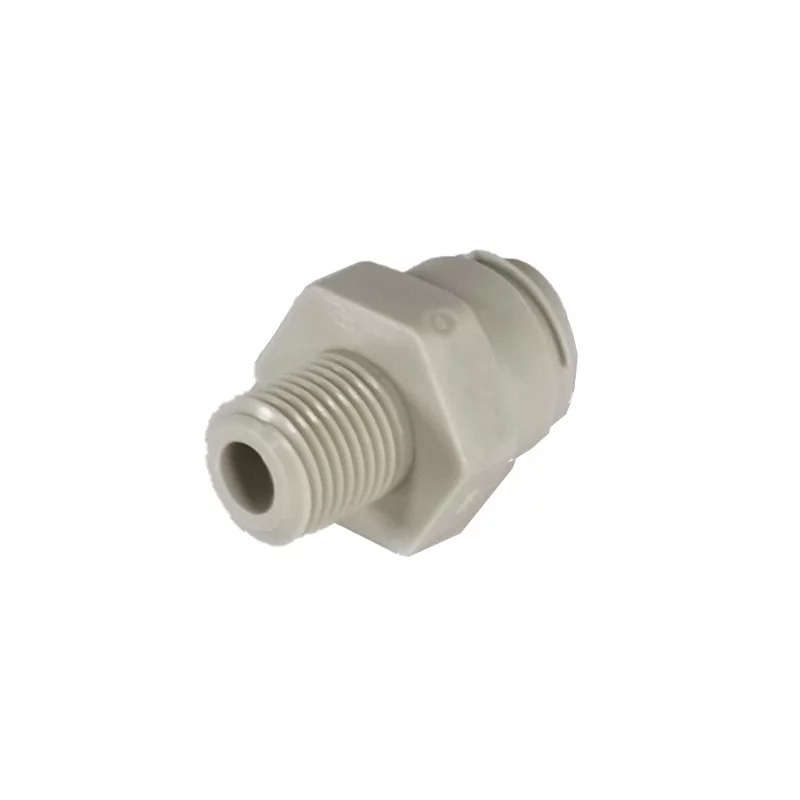

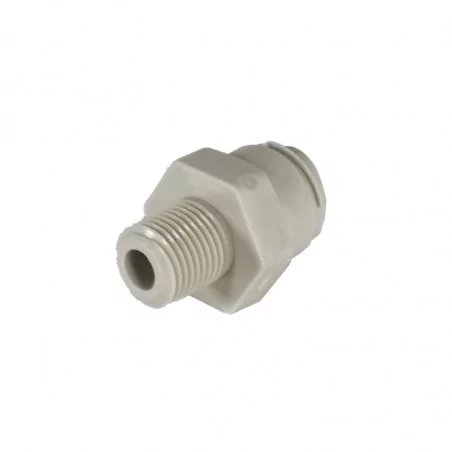

DMfit AMC0402 – Raccord droit mâle 1/4" tube x 1/8" NPTF filetage

Le DMfit AMC0402 est un raccord droit mâle conçu pour connecter un tube de 1/4 pouce (6,35 mm) à un filetage mâle conique NPTF de 1/8 pouce. Il permet une connexion rapide et sécurisée sans nécessiter d’outils spécifiques.

Caractéristiques techniques :

Référence : AMC0402

Type : Raccord droit mâle

Connexion tube : 1/4 pouce (6,35 mm) (push-fit)

Filetage : 1/8 pouce NPTF (National Pipe Taper Fuel)

Matériau : Acétal copolymère de qualité alimentaire

Joints toriques : NBR (Buna-N)

Pression maximale : 230 psi (15,8 bars)

Température de fonctionnement : de 1°C à 65°C

Compatibilité : Convient aux tubes en polyéthylène, polypropylène, PVC et cuivre

Avantages :

✔ Installation rapide : Système push-fit permettant une connexion sans outil

✔ Étanchéité fiable : Assure une connexion hermétique pour éviter les fuites

✔ Durabilité : Résistant aux produits chimiques et à l'usure

✔ Conformité alimentaire : Matériaux approuvés par la FDA, adaptés aux applications alimentaires et d'eau potable

Applications :

🔹 Systèmes de filtration d'eau et osmose inverse

🔹 Distributeurs d'eau, fontaines, machines à café

🔹 Installations industrielles et alimentaires

🔹 Réseaux pneumatiques basse pression

Installation :

1️⃣ Préparation : Coupez le tube à la longueur souhaitée en veillant à une coupe droite et propre.

2️⃣ Connexion filetée : Appliquez un ruban d'étanchéité (comme du PTFE) sur le filetage mâle NPTF, puis vissez fermement le raccord sur le filetage femelle correspondant.

3️⃣ Insertion du tube : Insérez le tube dans le raccord push-fit jusqu'à la butée.

4️⃣ Vérification : Tirez légèrement sur le tube pour vous assurer qu'il est bien fixé.

5️⃣ Retrait : Pour déconnecter, poussez la bague de déverrouillage tout en tirant doucement sur le tube.

Le DMfit AMC0402 est idéal pour les installations nécessitant une transition efficace entre des composants filetés NPTF et des systèmes de tuyauterie en tube, offrant une solution pratique et fiable pour diverses applications hydrauliques et pneumatiques.

C'est quoi un raccord NPTF ?

Un raccord NPTF (National Pipe Taper Fuel) est un raccord à filetage conique conçu pour assurer une étanchéité mécanique. Conforme à la norme ANSI B1.20.3, il est utilisé en hydraulique, pneumatique et pour le transport de fluides sous pression.
