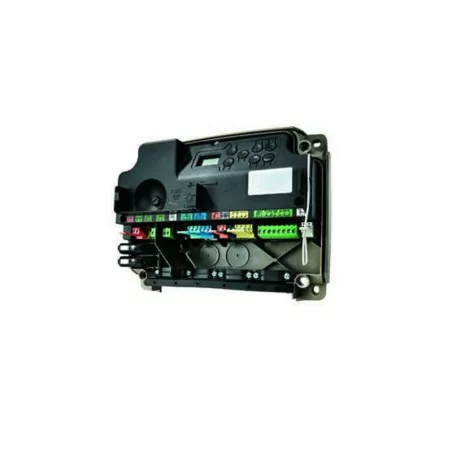

Descriptifs carte électronique Axovia Multipro :

Applicatifs: Portail

Nombre de canaux: 4

Fréquence radio: 868 - 870 MHz

Portée radio intérieure: 35 m

Portée radio en champ libre: 100 m

Alimentation: AC - RGE 7 - 220-240V/50-60HZ

Certifications: CE

Classe d'isolation: I

Indice de protection: IP 44

Technologies compatibles: io

Gamme: AXOVIA

Installation rapide et sûre :

Mise en route en 2 minutes

Tous réglages préprogrammés

Conforme aux normes en sortie d'autoapprentissage, sans réglage supplémentaire

Installation personnalisée :

Paramétrage sur mesure

Ergonomie intuitive

Ecran LCD intégré : écran LCD intégré, affichage en temps réel de chaque étape de la programmation

Raccordement d'accessoires multiples : borniers débrochables de couleur pour un câblage juste et facile de chaque accessoire, zone de câblage dégagée pour un meilleur confort, maintien efficace des câbles de tout diamètre avec serre câble deux positions

Confort d'installation inégalé :

Vis du couvercle boîtier imperdables

Des télécommandes toujours disponibles dans un logement dédié

Adapté aux surfaces irrégulières grâce à la flexibilité du boîtier

Bien d'aplomb avec son support pour niveau à bulle

Fixation hors-zone d'étanchéité permettant un perçage direct sans prise de cote

Etanchéité immédiate grâce au double joint sans presse-étoupes

Ecran incliné pour une meilleure visibilité

Mise hors tension en retirant simplement le connecteur d'alimentation en toute sécurité

Logement dédiée et connexion instantanée pour la batterie de secours

Aide-mémoire de câblage et programmation à laisser dans la pochette collée sous le couvercle du boîtier

Aide à la maintenance

Etat de fonctionnement de la motorisation affiché en temps réel

Codes défauts et pannes affichés en temps réel

Accès aux données de maintenance : compteurs d'ouvertures et fermetures, historique des défauts..

Type de produit: Pièces détachées

Caractéristiques techniques

Alimentation secteur 230 V - 50 Hz

Puissance maxi consommée 800 W (avec éclairage déporté 500 W)

Interface de programmation 7 boutons - Ecran LCD 3 caractères

Conditions climatiques d’utilisation - 20 ° C / + 60 ° C - IP 44

Fréquence radio Somfy 868 - 870 MHz

Nombre de canaux mémorisables Commandes monodirectionnelles

(Keygo io, Situo io, ...)

Commande ouverture totale/piéton : 30

Commande éclairage : 4

Commande sortie auxiliaire : 4

Commandes bidirectionnelles (Keytis

io, Telis io, Composio io, ...)

Illimités

CONNEXIONS :

Entrée sécurité programmable: Contact sec : NC ou Cellules photoélectriques TX/RX - Cellules Bus - Cellule reflex - Barre palpeuse sortie contact sec

Entrée de commande filaire Contact sec : NO

Sortie éclairage déporté 230 V - 500 W

Halogène ou incandescence uniquement

Sortie feu orange 24 V - 15 W avec gestion clignotement intégrée

Sortie alimentation 24 V pilotée Oui : pour autotest possible cellules photoélectriques TX/RX

Sortie test entrée de sécurité Oui : pour autotest possible cellule reflex ou barre palpeuse

Sortie alimentation accessoires 24 V - 1,2 A max

Entrée antenne déportée Oui : compatible antenne io (Réf. 9013953)

Entrée batterie de secours

Autonomie Oui : compatible pack batterie (Réf. 9001001) 24 heures ; 3 cycles Temps de charge : 48 h

FONCTIONNEMENT

Mode marche forcée Par appui sur bouton de commande moteur

Pilotage indépendant de l’éclairage déporté: Oui

Temporisation d’éclairage (après mouvement) Programmable : 0 à 600 s

Mode fermeture automatique Oui : temporisation de refermeture programmable de 0 à 255 min

Préavis feu orange Programmable : sans ou avec préavis (durée fixe 2 s)

Fonctionnement entrée de sécurité En fermeture

Avant ouverture (ADMAP)

Programmable : arrêt - réouverture partielle - réouverture totale

Programmable : sans effet ou mouvement refusé

Commande ouverture partielle:  Oui, ouverture complète du vantail motorisé par M1

Démarrage progressif Oui

Vitesse d’ouverture Programmable : 10 valeurs possibles

Vitesse de fermeture Programmable : 10 valeurs possibles

Vitesse d’accostage en fermeture Programmable : 5 valeurs possibles

Coup de bélier - libération gâche

électrique

Programmable : actif - inactif

Maintien portail en position ouverte / fermée Par réinjection de courant en cas de détection à l’ouverture / fermeture

(Uniquement sur les armoires de commande Control Box 3S Axovia io)

Décalage vantaux Programmable

Diagnostic Enregistrement et consultation des données : compteur de cycles, compteur de cycles avec détection

d’obstacles, nombre de canaux radio mémorisés, historique des 10 derniers défauts enregistrés
